# COW

cow 就是 copy on write 的简称，当进程通过 fork 创建子进程时候，因为子进程和父进程的数据还有文件描述符等数据结构都是一样的，所以需要把父进程的所有数据拷贝到子进程，就必须申请和父进程相同的内存。但是比如说 sh 进程，它首先 fork 生成了一个子进程，子进程接着去执行 exec，exec 会清除进程数据然后 load 新的数据和指令。原来 fork 操作的数据拷贝就显得浪费了，所以就有了 cow 技术。

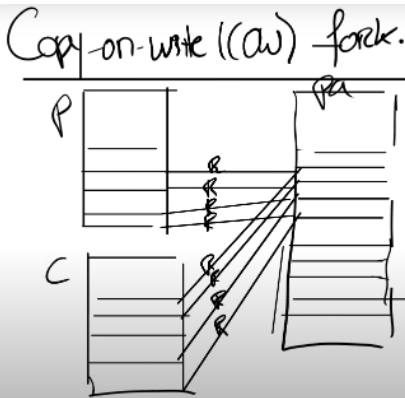

当 fork 的时候并不执行新的内存申请，而是页表项映射到 parent 的实地址中。这样我们就省下了申请新的空间并拷贝数据的开销，但是这样也有一个问题，那就是如果子进程虽然由父进程 fork 得到，但是他们之间应该存在数据隔离，如果修改了父进程的数据子进程不应该察觉到。因此我们需要把父进程和子进程的页表项的 flag 同时设定为只读。

当子进程或父进程需要修改这些 cow 内存页那么就会触发 page fault，然后 trap 会重新分配一个空闲页，并把数据拷贝进去。这样就完成了 cow。

这里还有一个问题，我们应该如何回收这些 cow 页。xv6 给出的办法是维护一个数组，内容为内存页的 reference 个数。但 ref 为 0 时候就可以回收这个 cow 页。

# riscv.h 添加宏

#define PTE_COW  (1L << 8) //cow flag，用于表示该页表项为 cow 页表项

#define PA2PGREF_ID(pa) (((pa) - KERNBASE)/PGSIZE) // 该 physical address 对应 ref 数组的索引

#define REF_MAX PA2PGREF_ID(PHYSTOP) //ref 数据长度

# kalloc.c 代码

	struct page_ref { //ref 数组元素数据结构
	int cnt;
	struct spinlock lock;
	};
	struct page_ref page_ref_list[REF_MAX]; //ref 数组

	int
	ref_page(uint64 pa, int i){ // 修改 ref, 并返回修改后的 ref 数
	acquire(&page_ref_list[PA2PGREF_ID((uint64)pa)].lock);
	page_ref_list[PA2PGREF_ID((uint64)pa)].cnt += i;
	release(&page_ref_list[PA2PGREF_ID((uint64)pa)].lock);
	return page_ref_list[PA2PGREF_ID((uint64)pa)].cnt;
	}
	void
	kinit()
	{
	for(int i=0; i<REF_MAX; ++i){ // 初始化 ref 为 1, 这里初始化为 0 会报错可能 xv6 内核还可以通过其他方式分配内存？
	initlock(&(page_ref_list[i].lock), "kpage_ref");
	page_ref_list[i].cnt =1;
	}
	...
	}

	void
	kfree(void *pa)
	{
	...
	int ref = ref_page((uint64)pa, -1);
	if(ref > 0){
	return;
	}
	...
	}

	void *
	kalloc(void)
	{
	...
	if(r){
	memset((char*)r, 5, PGSIZE); // fill with junk
	acquire(&page_ref_list[PA2PGREF_ID((uint64)r)].lock);
	page_ref_list[PA2PGREF_ID((uint64)r)].cnt =1; // 分配的时候设置为 1
	release(&page_ref_list[PA2PGREF_ID((uint64)r)].lock);
	}
	...
	}

# trap.c 代码

	void
	usertrap(void)
	{
	...
	}else if(r_scause() == 13 \|\| r_scause()==15){
	//cow
	uint64 addr = r_stval();
	if(cow_check(p->pagetable, addr)){
	if(cow(addr)==0){
	p->killed = 1;
	}
	}else{
	p->killed = 1;
	}
	}else if((which_dev = devintr()) != 0){
	// ok
	} else {
	printf("usertrap(): unexpected scause %p pid=%d\n", r_scause(), p->pid);
	printf(" sepc=%p stval=%p\n", r_sepc(), r_stval());
	p->killed = 1;
	}
	}


	extern pte_t* walk(pagetable_t pagetable, uint64 va, int alloc);
	uint64 cow(uint64 addr){
	pte_t* pte;
	uint64 va = PGROUNDDOWN(addr);
	struct proc* p = myproc();
	pte = walk(p->pagetable, addr, 0);
	uint64 pa = PTE2PA((uint64)*pte);
	char* mem = kalloc();
	if(mem == 0){
	return 0;
	}else{
	memset(mem, 0, PGSIZE);
	memmove((void)mem, (void)pa, PGSIZE);
	pte = pte & ~PTE_V; // 申请该页表项无效，防止 remap
	uint64 flag = PTE_FLAGS(*pte);
	flag = flag \| PTE_W;
	flag = flag & (~PTE_COW);
	if(mappages(p->pagetable, va ,PGSIZE , (uint64)mem, flag)!=0){
	kfree((void*)mem);
	return 0;
	}
	}
	kfree((void*)PGROUNDDOWN(pa));
	/* panic("cow"); */
	return (uint64)mem;
	}
	int cow_check(pagetable_t pagetable, uint64 va){ // 检查是否为有效 cow
	if (va > MAXVA) {
	return 0;
	}
	pte_t *pte = walk(pagetable, va, 0);
	if (pte == 0) {
	return 0;
	}
	if (( (*pte) & PTE_V) == 0) {
	return 0;
	}
	return ((*pte) & (PTE_COW));
	}

# vm.c 代码

	int
	uvmcopy(pagetable_t old, pagetable_t new, uint64 sz)
	{
	pte_t *pte;
	uint64 pa, i;
	uint flags;
	/* char mem; /

	for(i = 0; i < sz; i += PGSIZE){
	if((pte = walk(old, i, 0)) == 0)
	panic("uvmcopy: pte should exist");
	if((*pte & PTE_V) == 0)
	panic("uvmcopy: page not present");
	pte = (pte\|PTE_COW) & ~(PTE_W); // 只是将该页表项设置为 cow 页表项，并且设置不可写。
	pa = PTE2PA(*pte);
	ref_page((uint64)pa, 1);
	flags = PTE_FLAGS(*pte);
	/* if((mem = kalloc()) == ) */
	/* goto err; */
	/* memmove(mem, (char)pa, PGSIZE); /
	if(mappages(new, i, PGSIZE, (uint64)pa, flags) != 0){
	/* kfree(mem); */
	goto err;
	}
	}
	return 0;

	err:
	uvmunmap(new, 0, i / PGSIZE, 1);
	return -1;
	}

	int
	copyout(pagetable_t pagetable, uint64 dstva, char *src, uint64 len)
	{
	uint64 n, va0, pa0;

	while(len > 0){
	va0 = PGROUNDDOWN(dstva);
	pa0 = walkaddr(pagetable, va0);
	if(cow_check(pagetable, va0)){ //
	/* panic("copy"); */
	pa0 = cow(va0);
	}
	if(pa0 == 0)
	return -1;
	n = PGSIZE - (dstva - va0);
	if(n > len)
	n = len;
	memmove((void *)(pa0 + (dstva - va0)), src, n);

	len -= n;
	src += n;
	dstva = va0 + PGSIZE;
	}
	return 0;
	}

这里 copyout 需要修改，但用户的虚地址指向的是 cow 地址，说明这个地址不能写，那么为什么这里不能让 trap 来处理呢？因为我们只是修改了 usertrap 函数来处理用户态的缺页中断，而这里 copy_out 是发生在内核态的，而 kerneltrap 并没有处理缺页中断的函数，因此需要在 copyout 这里手动进行修改。

至此，整个实验已经全部结束了，难度真的高。。。

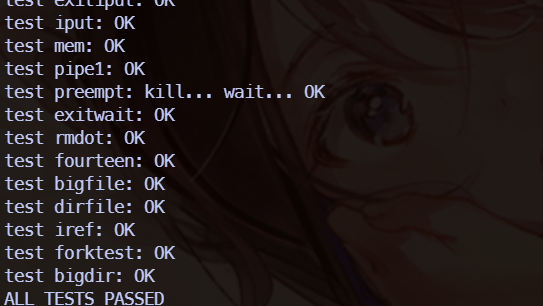

# 结果

# 参考资料

MIT 6.s081 xv6-lab6-cow - 大尾巴羊的文章 - 知乎 https://zhuanlan.zhihu.com/p/429821940
